UV糊貼り合わせ機

UV Glue Laminating Machine

スピードと精度を両立した自動貼り合わせで、作業効率アップと高品質な仕上がりを実現。

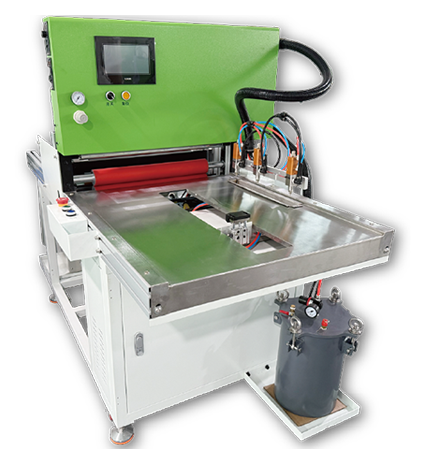

NKL-480

※手動圧調整モデルとなります。

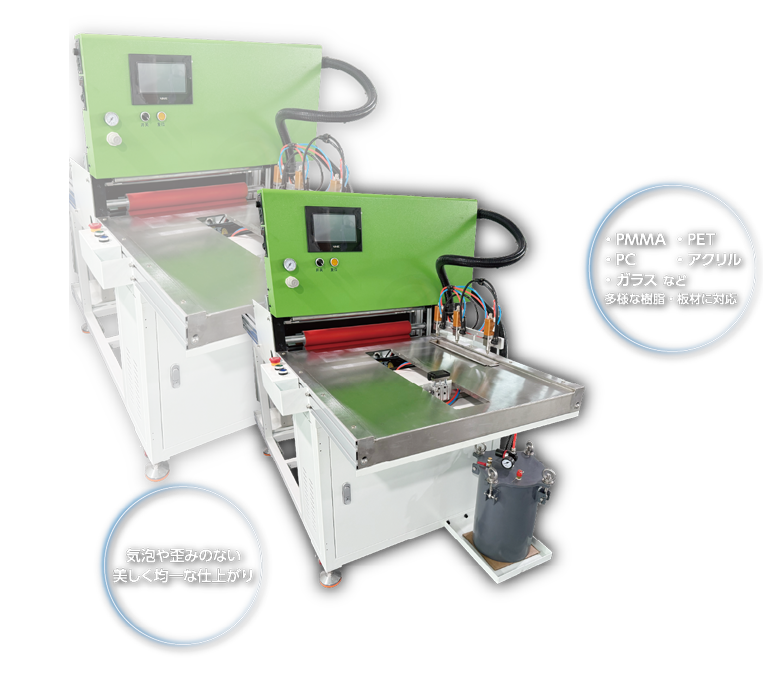

あらゆる基材に対応

プラスチックフィルム
ガラス
ガラス繊維
PMMA
PC
PET
アクリル

など各種基材に対応しています。

後工程処理にも対応

シート材／板材／ロール材の貼り合わせ
貼り合わせ後のラミネート処理（保護フィルム貼付はオプション）

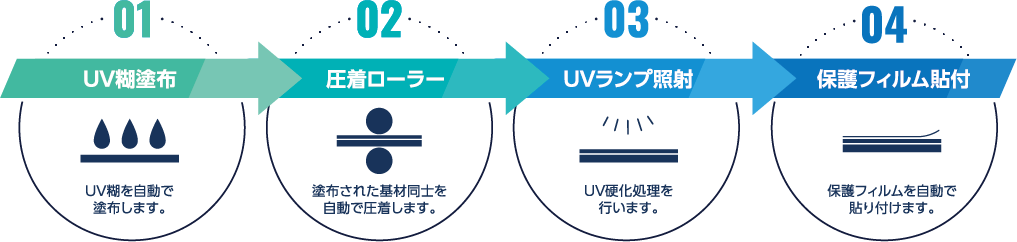

複雑な工程を自動化

本機では、以下の工程を自動化しています。
一連処理／個別処理のいずれにも対応可能です。

自動厚調整・自動フィルム貼り・自動フィルムカットモデル

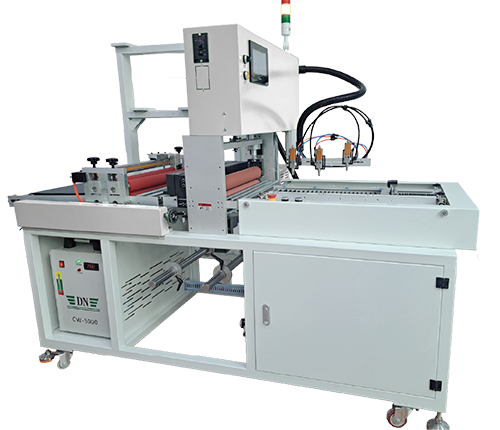

YHD-500

貼り合わせ後の自動フィルム貼り・自動カット装置搭載。
後工程まで含めた自動化を検討される場合に適したモデルです。

自動フィルム貼り・カット装置

アクリル貼り合わせ加工後のフィルム貼りとカットを自動化することができます。

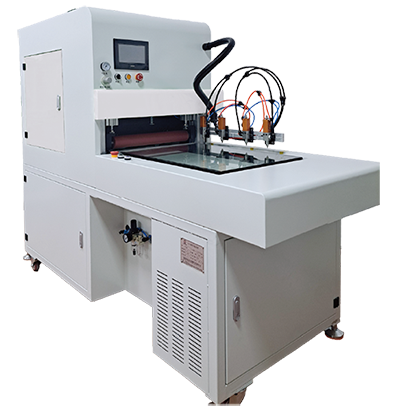

自動圧調整・両面貼り合わせ対応モデル

YHD-5070

両面貼り合わせ機能を搭載。
両面への貼り合わせ工程を必要とする加工に適しています。

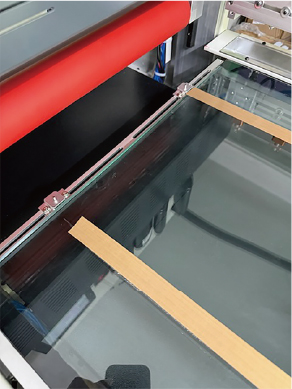

両面貼り合わせ装置

両面貼り合わせする場合に必要なガイドを搭載しております。

安定した貼り合わせ精度を実現する機構設計により、
ムラやズレの少ない、きれいな仕上がりを実現します。

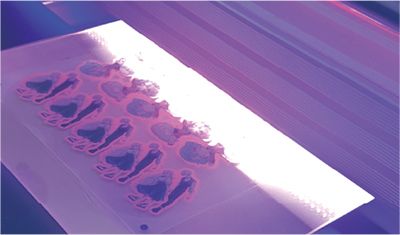

UVシステム

395nm対応のLED-UVシステム搭載
光強度は10〜100％まで無段階調整可能
韓国製LED＋石英レンズ採用で、高耐久・高出力を実現

高効率チラー（水冷装置）による冷却機能
UV照射距離：5〜20mm

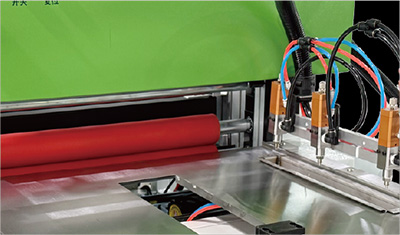

接着剤塗布システム

５Lタンク＋３ノズル構成の自動接着剤ディスペンサー搭載
粘度１～5000CPS対応、塗布量も自由に調整可能

エア駆動式の定量吐出システムで、安定した作業をサポート
取り外しも簡単で、保守・清掃がしやすい設計

移動プラットフォーム

CNC制御サーボモーター（YHD-500、YHD-5070）による高精度プラットフォーム駆動 → 安定した貼り合わせと繰り返し精度を実現

圧着ローラーシステム

エアシリンダー制御でローラーの上下を精密に調整可能
ストローク調整対応／ロック機能付きSDAシリンダー採用で安定性が高いのが特徴です

操作システム

高性能マイクロプロセッサ＋信捷製PLC＆タッチパネル搭載
各動作の速度・距離などを個別に細かく調整可能で、作業に最適化

仕　様
項目	NKL-480	YHD-500	YHD-5070
設備の外径	長さ1850mm × 幅1100mm × 高さ1340mm	長さ2407mm × 幅1100mm × 高さ1550mm	長さ1850mm × 幅850mm × 高さ1700mm
重量	300Kg	400Kg	330Kg
有効接着面積	縦460mm × 横620mm	縦460mm × 横640mm	単光源時：縦500mm × 横600mm 多光源時：縦480mm × 横500mm
UV糊塗布工程調整可能範囲	1往復、10〜550mm	片道、1往復、10〜550mm	片道、1往復、10〜550mm
ゴムローラー数	2本	2本	1本
厚さ	0.1〜20mm	0.01〜10mm	0.01〜30mm
ローラー調整可能範囲	0〜20mm	0〜30mm	0〜30mm
総電源	3Kw	6Kw	6Kw
入力電源	単相100V（直結）	単相100V（直結）	単相100V（直結）
必要エア圧	0.6MPa以上	0.1～0.6MPa	0.1～0.5MPa
UV波長	395nm	395nm	395nm
UV糊タンク容量	5L（2.5Kg）	10L（5Kg）	10L（5Kg）

スポットによる保守メンテナンス承ります

※弊社で販売したUV糊以外をご使用した場合、弊社からの保守サポートはできません

Q&A

実機見学は可能でしょうか？

可能です。場所は東京都西八王子となります。

代理店販売は可能でしょうか？

可能です。購入台数割引もございますので、お気軽にお問い合わせください。

インクジェットで印刷したPETにも貼り合わせ可能でしょうか？

一度テストして検証することをお勧めします。

発注から納期までのスケジュールを教えてください。

船の状況にもよりますが、大体1ヶ月から2ヶ月となります。

保守契約の有無を教えてください。

基本スポット契約となりますが、月額保守契約も可能です。

修理依頼時の出発拠点を教えてください。

東京都になります。

主な消耗品部品を教えてください。

ノズルヘッド、圧ローラーとなります。
